不同鉸鏈型波紋補償器如何選？
鉸鏈補償器一律不吸收軸向位移，千萬不要當作軸向伸縮節使用； 鉸鏈板、銷軸承擔全部介質壓力推力，支架按鉸鏈?zhǔn)芰υO(shè)計，不要按普通軸向補償器設計支架；安裝禁止焊死鉸鏈銷軸，卻使銷軸可以自由轉動；介質流速高工況，須加裝導流筒，防止沖刷波紋管。

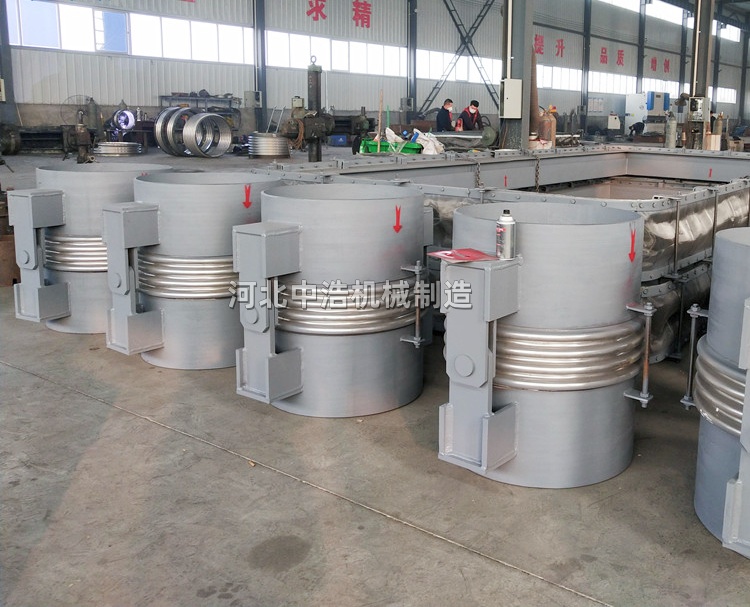

單式平面鉸鏈（單式鉸鏈）波紋補償器，由1個波紋管，一對鉸鏈，只允許在一個平面內擺動，只能做角向偏轉，不能單獨干活，切記兩臺搭配，才能把角位移轉化成管道橫向位移。?優點：價格低，結構簡單，抵消內壓推力，降低固定支架負荷。?局限：只認一個轉動平面，管道發生空間扭曲位移會損壞。選型提醒：安裝鉸鏈轉動平面，切記和管道熱位移平面重合。

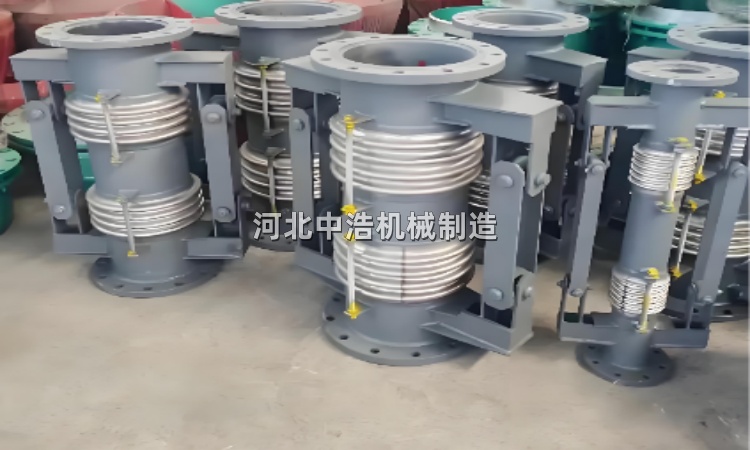

復式平面鉸鏈（復式鉸鏈）波紋補償器，兩個波紋管中間用接管連起來，兩套平面鉸鏈。不需要兩臺設備配對，一臺可以吸收單平面很大的橫向位移，常用于L型長管段。??注意：依舊只能在同一個平面擺動，遇到空間三維偏移不能用。

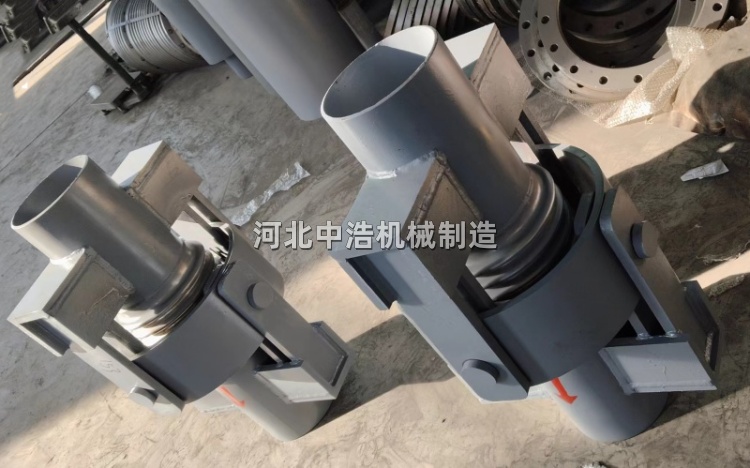

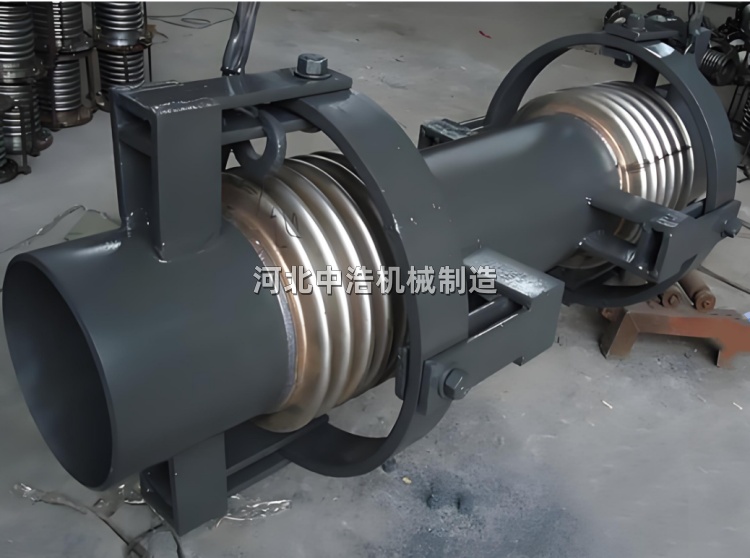

萬向鉸鏈（單式萬向鉸鏈）波紋補償器相比平面鉸鏈多一組垂直鉸鏈+萬向環，可以繞兩個方向銷軸轉動，空間任意方向角偏轉，解決管道三維、多角度偏移問題，設備進出口、地基沉降管線優先選。??補償角度有限，不能強行超大角度掰動；鉸鏈銷軸需要定期檢查轉動靈活性。
