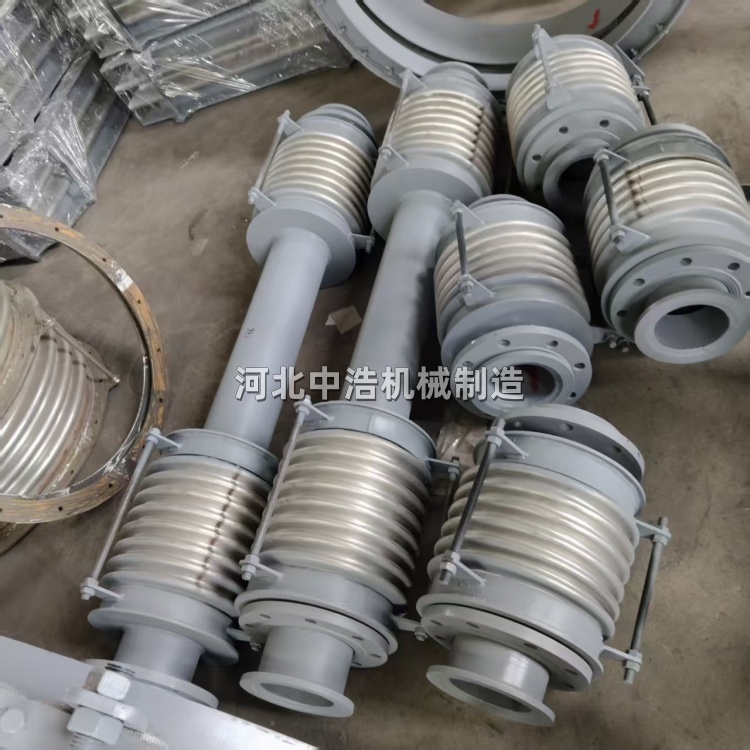

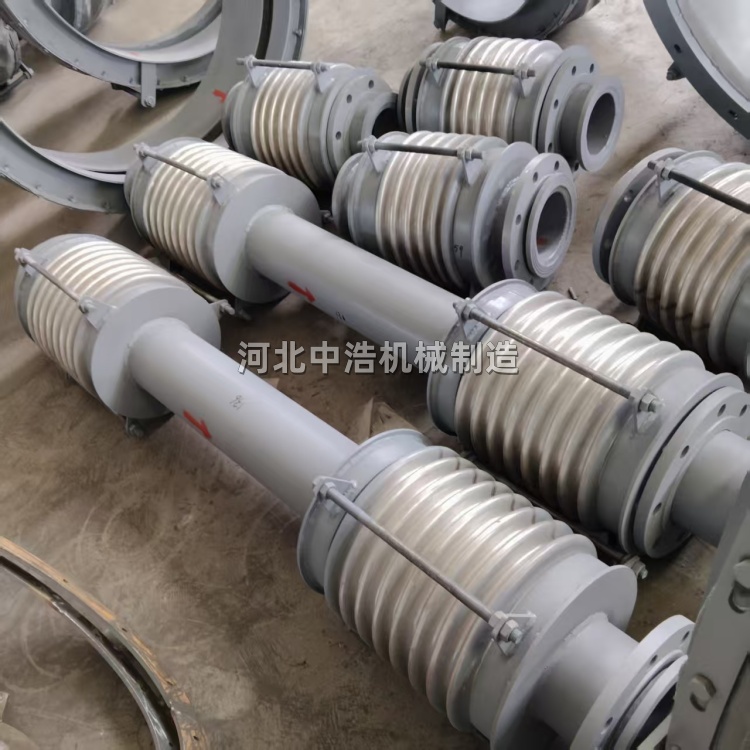

松套法蘭煤粉管道專用膨脹節由核心多層不銹鋼波紋管（304/321/1Cr18Ni9Ti），耐磨導流筒（煤粉常用，加厚耐磨鋼板，流向標識），兩端端管+翻邊環（焊環），碳鋼松套法蘭可自由旋轉套在焊環外部，法蘭不接觸介質。 限位拉桿組件：限制過大補償量，吸收壓力推力，不承受管道自重。密封墊片：高溫金屬纏繞墊片/柔性石墨復合墊片組成。適用：電廠一次風煤粉管道，兩端松套活套法蘭連接，可吸收軸向、橫向、角向三維復合位移；區別常規接管對焊煤粉膨脹節，用于設備法蘭接口、改造項目，現場不用動火焊接膨脹節本體，產品執行標準：GB/T12777?2019。







       松套法蘭三維煤粉膨脹節既有優點同時也存在不足，優點是 現場不用焊接膨脹節本體，改造項目、設備接口安裝便捷；法蘭可以自由旋轉，螺栓孔輕松對正，大口徑降低施工難度。介質只接觸端管、波紋管、焊環，外部碳鋼法蘭不受煤粉腐蝕，降低材料成本。后期檢修拆卸方便，松開螺栓即可整體拆下膨脹節，不用切割管道。具備三維補償能力，適配燃燒器復雜熱膨脹位移，帶耐磨導流筒，防煤粉沖刷磨蝕波紋管。缺點是承壓上限低于對焊式煤粉膨脹節，不適合壓力＞0.25MPa工況；焊環角焊縫為薄弱位置，交變振動容易出現焊縫開裂泄漏。法蘭密封面靠墊片壓緊，煤粉管道振動大，長期運行存在螺栓松動、漏粉風險，需要定期巡檢復緊螺栓。 不能用來補償管道安裝大錯位，錯位過大，焊環承受附加彎矩，極易失效。負壓工況慎用，負壓會壓緊法蘭密封面，螺栓預緊力切記嚴格把控。







       安裝時需注意墊片安放平整，螺栓十字交叉分次均勻緊固，避免偏載造成局部漏粉。導流筒介質流向箭頭，和煤粉流動方向保持一致，裝反直接沖刷波紋管快速磨穿。運輸限位拉桿：管道固定支架全部施工完成，冷緊/預拉伸到位后，再拆除運輸工裝，嚴禁提前拆除。吊裝只允許吊法蘭/端管部位，嚴禁吊波紋管波體。 波紋管活動波段不能全包保溫，預留變形空間；焊環焊縫做防腐保溫。禁止依靠膨脹節強行矯正管道對口偏差，會造成焊環撕裂。水平安裝切記按設計做冷緊（偏裝）；垂直安裝按要求預拉伸。
