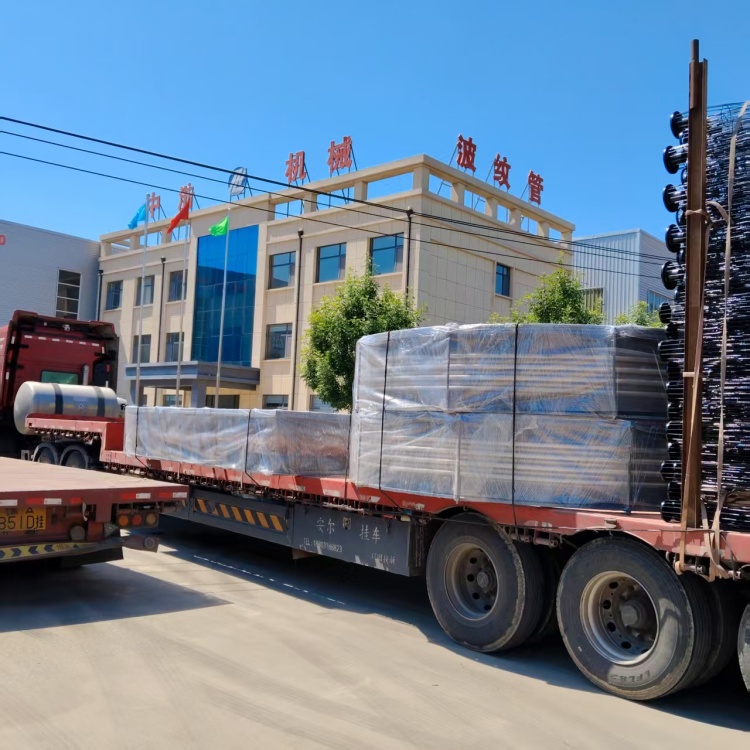

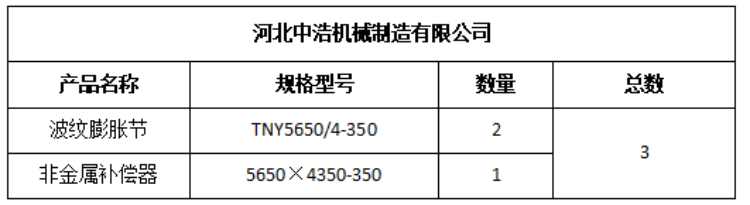

尊敬的張經理您好，感謝您對河北中浩 產品信任與選擇。很高興通知您，您在河北中浩訂購金屬波紋補償器、非金屬膨脹節等產品， 已經完成生產、檢驗、包裝等全部工作，請您做好收貨準備，到貨后及時查驗。







          如何預防大口徑補償器失穩，一種柱失穩（大口徑高頻故障），波紋管整體軸線側彎、呈S形彎曲；誘因：波數多、長度大、無導向、側向彎矩、內壓推力。判定：加壓后波紋管中部橫向偏移、波距左右不均。另一種平面失穩，單波/局部波紋翹曲、波峰塌陷；誘因：單層薄壁、波高過大、壓縮過量、高壓、無加強環。判定：加壓波距變化率＞15%（無加強波紋管）即失效。







        從源頭防失穩（制造端），波紋管本體加強（抑制平面失穩），Ω型波紋優先替代U型：環向剛度大幅提升，抗波峰塌陷，大口徑煙道、高溫管道標配。多層復合波紋管：2~4層薄壁疊加，同等承壓下剛性遠高于單層，降低平面屈曲風險。波峰內置支撐均衡環：每個波峰內部加裝金屬支撐環，約束波紋徑向變形，高壓大口徑強制配置。內外加強環結構：波紋管兩端、中間分段焊接剛性加強圈，縮短自由屈曲長度，降低長徑比。 嚴控波數：單段波紋管總波數不宜＞12波；大補償量改用復式雙波（中間管分隔），拆分長波紋管，杜絕長桿柱失穩。 內置導向限位結構（根治柱失穩）。 全長導流筒（核心標配）導流筒伸入波紋管內部，徑向間隙控制5~8mm，全程約束波紋管徑向偏移，同時防介質沖刷、減振；介質流速＞8m/s切記加厚導流筒（≥3mm）。外置限位拉桿/導向螺， 軸向限位：控制相比大壓縮/拉伸量，防止過度壓縮引發平面失穩；徑向導向螺桿：沿圓周均布4~8根，限制波紋管側向偏移，大口徑高溫膨脹節切記；壓力平衡型膨脹節自帶中間導向筒，分段約束兩段波紋管，杜絕長柱失穩。中間支撐管（復式膨脹節）兩段波紋管中間剛性接管，把長波紋管拆成兩段短波紋管，大幅降低單段長徑比，柱失穩臨界壓力提升2倍以上。選型結構規避失穩風險（優先選），直管壓力平衡型：自帶平衡波紋管抵消內壓推力，波紋管不受軸向壓桿載荷，柱失穩概率相比低；蒸汽、高溫大管線優先選。鉸鏈/萬向鉸鏈型：靠鉸鏈承受彎矩，波紋管只吸收角位移，不承受側向力，避免側彎失穩；煙道、風機進出口常用。 禁止大口徑單用普通單波軸向型（無中間管、無平衡結構，長徑比過大極易柱失穩）。
